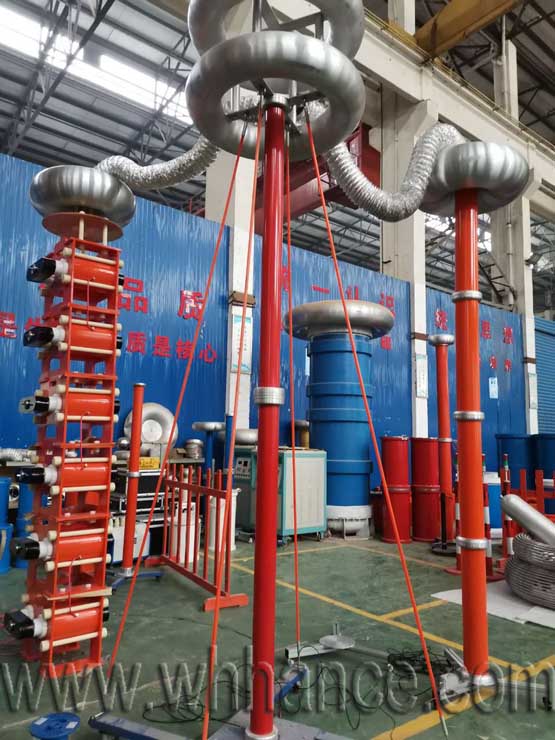

HCXZ-360kVA/360kV調感式串聯諧振升壓裝置，是我司為國網公司制定的升壓裝置，采用諧振的方式升壓，最高電壓可達360KV，為500KV的電壓互感器校驗提供電壓。
1.被試品對象及試驗要求：
1.500kV等級互感器CVT，電容量0.005uF， 試驗頻率為50Hz，試驗電壓346kV。
2.220kV等級互感器CVT，電容量0.01uF， 試驗頻率為50Hz，試驗電壓152kV。
3.110kV等級互感器CVT，電容量0.02uF， 試驗頻率為50Hz，試驗電壓76kV。
2.串聯諧振在電力系統中應用的優點：
1.輸出電壓波形好，回路處于工頻諧振狀態，對工頻基波電流呈低電抗，而對其他諧波電流呈高電抗，有優良的濾波性能。
2.需要電源容量小。由于回路呈諧振狀態，輸出容量是所需電源容量的Q倍，品質因數Q值可達20～80。
3.當試品發生擊穿，回路失諧，電抗器立即起到限制短路電流作用，回路電流只有正常工作電流的1/Q，不會加劇對被試品的破壞。
4.該裝置為干式組合式串聯諧振裝置，由干式試驗變壓器（勵磁變壓器）和一臺干式電抗器組成。
5.本裝置整套設備應為組合式，適合現場使用。
6.調壓控制箱有過流保護功能，過流保護采用撥碼整定。
7.本裝置使用的電抗器應采用連續可調節氣隙的方式,方便的寬范圍的調節其電感值。
3.HCXZ-360kVA/360kV調感式串聯諧振升壓裝置
1.使用環境溫度：-15℃～+55℃；
2.相對濕度：≤90%（25℃）；
3.工作頻率：50Hz±0.5Hz；
4.相對濕度：≤90%RH;
5.海拔高度：≤1000米；
6.額定容量：360kVA；
7.輸入電源：380V，頻率為50Hz；
8.額定電壓：360kV；
9.額定電流：1A；
10.工作頻率：50Hz；
11.波形畸變率：輸出電壓波形畸變率≤1%；
12.工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
13.溫升：額定負載下連續運行5min后溫升≤65K；
14.品質因素：裝置自身Q≥10(f=50Hz)；
15.測量精度：系統有效值1.5級；
4.設備主要配置及技術參數說明：
1).激勵變壓器JLB-30kVA/7.5/15/30kV/0.4kV 1臺
a)額定容量：30kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓： 7.5/15/30kV；
d)結構：干式；
e)重量：約150kg；
f)參考尺寸：650*620*550mm；
2).控制臺CHXB-30kVA/380V 1臺
a)額定輸出容量：30kVA；
b)工作電源：380±10%V 工頻
d)輸出電壓：0 - 400V；
g)額定輸入電流：75A；
h)額定輸出電流：75A；
i)運 行 時 間：額定容量下連續5min；
j)額定容量下連續運行5min元器件最高溫度≤65K;
k)噪 聲 水 平：≤50dB；
l)重量：約80kg；
m) 尺寸：600*450*800mm；
3).可調電抗器 DK-60kVA/60kV 6節（帶刻度全可調兼容110-500kv）
a)額定容量：60kVA;
b)額定電壓：60kV；
c)額定電流：1A；
d)電 感 量：160H-520H/單節可調；
e)品質因素：Q≥10；
f)重量：約95kg；
g)參考尺寸：650*520*550mm。
